近日，硅来半导体（武汉）有限公司（以下简称“硅来”）第三批兼容12英寸碳化硅衬底激光剥离量产建造凯旋委派客户。本次委派象征着硅来超大尺寸碳化硅衬底激光剥离技艺照旧生效通过产业化检会，将为碳化硅产业发展注入新的动能。
自主更动工艺高出，贬责超大尺寸碳化硅加工贫困
硅来中枢研发团队来自华中科技大学激光学科，技艺更动才智强，且深耕激光产业多年。团队针对莫氏硬度高达9.5、接近于金刚石的SiC单晶，自主更动激光剥离技艺，先后推出6英寸、8英寸和12英寸碳化硅衬底激光剥离量产建造。
与行业现存技艺阶梯比拟，硅来建造具备显明的相反化技艺上风。

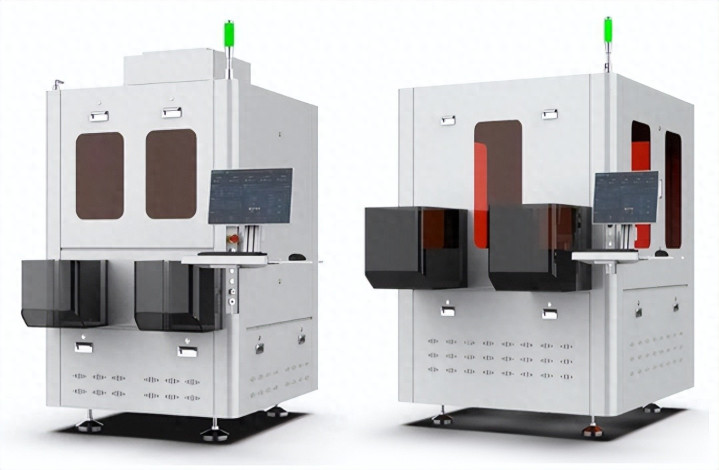

在硬件沟通上，公司始创性接收SOC组合光源，比拟多台寥寂光源决策具备更高集成度和结识性；同期搭载目田曲面光路整形技艺，并配备“白光干预面形检测+反演算法抵偿”技艺，可靠性杰出。该建造援救不同电阻率碳化硅晶体工艺定制，可承载更高能量，且具备无老化、无寿命落幕、强抗过问等特点。此外，建造同期援救6、8、12英寸规格，定位精度与非标尺寸兼容性霸道坐褥要求。单台1.2m*1.4m的建造即可完成切割全工序与自动高下料，滚球app中国官方网站在保证全自动化高性能驱动的前提下，大幅从简车间布局空间。
在关节加工主见上，其激光剥离工艺显耀优于传统线切割工艺。在加工成果方面，8英寸单片激光剥离时辰小于15分钟，较传统线切工艺种植20-30倍；在原料损耗方面，8英寸单片加工损耗仅为60-80μm，较传统线切斥责60%，且加工经由中不使用任何耗材及化学试剂；在产出效益方面，ued(中国)官方网站入口相较传统线切工艺，出片量种植30%，单片加工成本斥责50%。
主持碳化硅产业风口，硅来获阛阓与成本高度招供
动作第三代半导体代表材料，碳化硅具有禁带宽度大、熔点高、热导率高级性能上风，浅显诈欺于新动力汽车、智能电网、5G通讯等领域。当今，8英寸和12英寸碳化硅衬底或者进一步扩大单片晶圆上的芯片制造面积，在同等坐褥条目下可显耀种植产量、斥责成本。

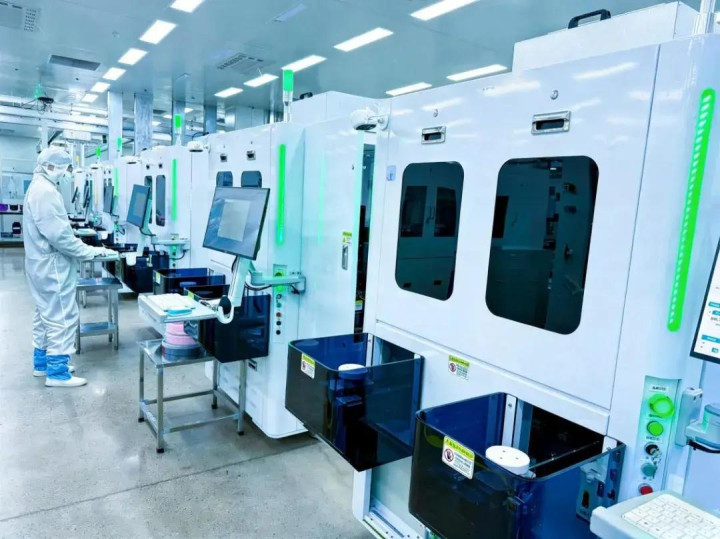

凭借高出的技艺实力，硅来激光剥离建造取得了阛阓的高度招供。在不到半年时辰内，硅来累计出货数十套建造，浅显障翳国内多家头部碳化硅企业。收货于模块化的沟通和产业协同，公司已终了界限化量产，建造的批量委派周期为28天，将来有望裁汰至14天。
在成本层面，硅来照旧生效引入武汉帝尔激光科技股份有限公司等政策投资者。动作各人高出的激光精密微纳加工装备制造企业，帝尔激光在半导体领域已推出多款高出建造，两边的协同更动将进一步沉稳硅来在中枢赛谈的竞争力。此外，公司同步布局硅光芯片中枢装备领域，自主研发的硅光芯片激光隐切建造已生效出口外洋，将成为将来主要主力机型之一。
结 语
将来，硅来将聚焦半导体激光装备中枢赛谈ued(中国)官方网站入口，不竭优化SoC光源、目田曲面光路等中枢技艺，深入与帝尔激光的协同更动。公司将赓续以更先进的技艺、更优质的就业赋能碳化硅衬底产业发展，鼓励多个领域的技艺变革。
